Okna trzyszybowe. Budowa i parametry okien trzyszybowych

2021-03-17 9:47

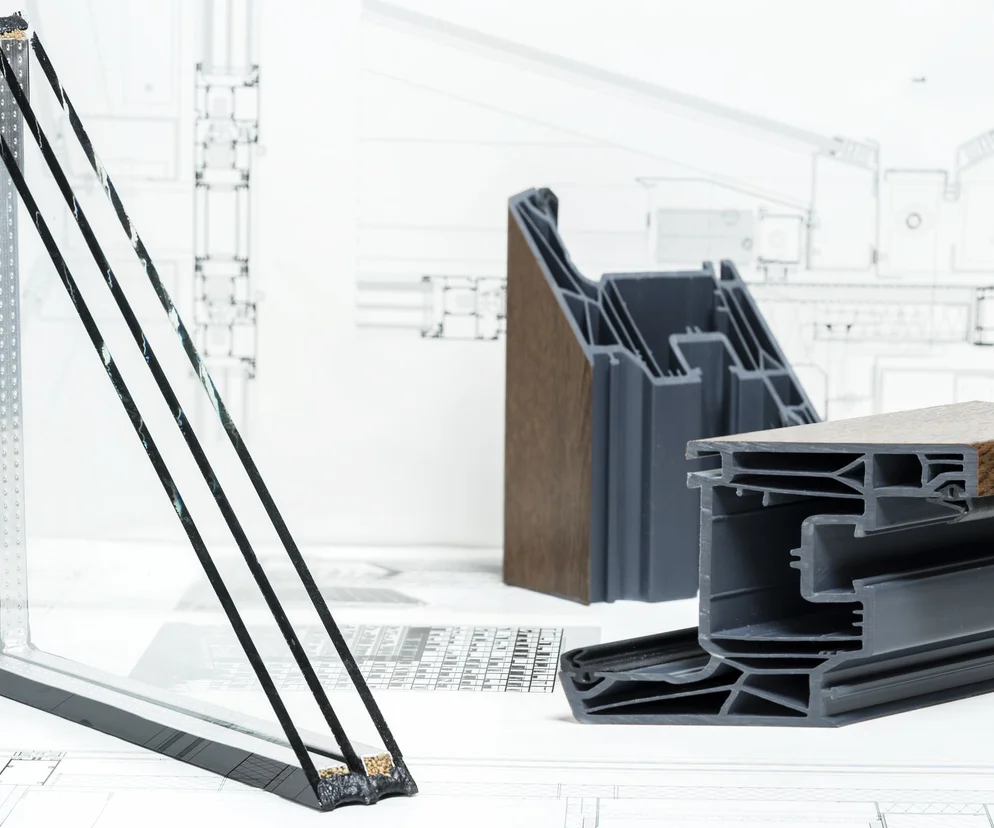

Okna trzyszybowe
Autor: Getty Images Okna trzyszybowe charakteryzują się bardzo dobrym współczynnikiem przenikania ciepła – o ok. 30–40% lepszym w porównaniu do okien dwuszybowych. Na wynik ten wpływ ma zarówno budowa profili, jak i samego pakietu szybowego.

Okna trzyszybowe ze względu na zastosowany pakiet szybowy osiągają bardzo dobre parametry techniczne. Szyby okienne w nowoczesnej stolarce mogą zajmować nawet do 90% powierzchni, dlatego ich termoizolacyjność wpływa na właściwości cieplne całego okna. Czy lepsze będą okna trzyszybowe czy dwuszybowe? Wybór w dużej mierze zależy od projektowanych parametrów budynku oraz miejsca instalacji okna.

Spis treści

  1. Jak zbudowane są okna trzyszybowe?
  2. Okna trzyszybowe w kontekście WT2021
  3. Pakiety okien trzyszybowych
  4. Kiedy okna trzyszybowe?
  5. Okna trzyszybowe ceny
  6. Okna dachowe trzyszybowe
  7. Okna dwu- czy trzyszybowe?

Jedną z najważniejszych funkcji, jakie powinny spełniać okna i przeszklenia jest izolacyjność termiczna. Rosnąca świadomość na temat ekologii oraz wymagania prawa budowlanego sprawiają, że coraz popularniejsze stają się rozwiązania energooszczędne. Wymusza to na producentach wprowadzanie coraz to nowszych rozwiązań wpływających na poprawę współczynników. Oferowane są więc wyroby o grubszej ramie, umożliwiające montaż cieplejszych pakietów szybowych.

Jak zbudowane są okna trzyszybowe?

Okna trzyszybowe charakteryzują się bardzo dobrym współczynnikiem przenikania ciepła – o ok. 30–40% lepszym w porównaniu do okien dwuszybowych. Na wynik ten wpływ ma zarówno budowa profili, jak i samego pakietu szybowego. Profile, z których skonstruowane są okna trzyszybowe zwykle mają większą głębokość zabudowy, umożliwiającą montaż dwu- czy trzykomorowych pakietów szybowych, których grubość wynosi nawet 81 mm. Profile mają budowę wielokomorową – okna aluminiowe robi się z dwu-, trzy-, cztero- lub pięciokomorowych profili, a w tych wykonanych z PVC jest ich nawet dziesięć. Aby poprawić ich parametry cieplne, stosuje się specjalne uszczelki i przekładki termiczne wewnątrz kształtowników, np. z poliamidu wzmacnianego włóknem szklanym czy wkłady z pianki izolacyjnej.

Okna trzyszybowe w kontekście WT2021

Od 1 stycznia 2021 r. weszła w życie nowelizacja warunków technicznych, jakim odpowiadają budynki, mająca na celu wprowadzenie takich rozwiązań, aby obiekty charakteryzowały się jak najmniejszym zapotrzebowaniem na energię. Chcąc spełnić kryteria zawarte w WT2021 inwestorzy wręcz zmuszeni są wybierać rozwiązania o wysokich parametrach. Ich zastosowanie pozwala obniżyć koszty eksploatacyjne związane z użytkowaniem budynków, a także przyczynia się do zmniejszenia poziomu zanieczyszczeń w powietrzu. Ponieważ przez okna może uciekać z domu nawet 20% ciepła są one jednym z kluczowych elementów wpływających na bilans energetyczny budynku. Stąd też parametr przenikania ciepła jakim powinna charakteryzować się stolarka na przestrzeni ostatnich lat został podwyższony. Nowy standard WT2021 zakłada m.in, że maksymalna wartość współczynnika przenikania ciepła dla okien elewacyjnych nie może przekroczyć 0,9, zaś dla okien dachowych 1,1 W/(m2K).

Okna trzyszybowe, czyli z szybami dwukomorowymi, wypełnione gazem szlachetnym z ciepłymi ramkami dystansowymi, o Ug = 0,5 W/(m2K) osadzone w ciepłych profilach pozwalają na spełnienie powyższych wymogów. Najcieplejsze skrzydła aluminiowe o wymiarach referencyjnych 1,23 x 1,48 m mają współczynnik przenikania ciepła Uw = 0,53 W/(m2K). Standardem stają się okna trzyszybowe z PVC czy drewna o Uw na poziomie ok. 0,8 W/(m2K), które spełniają zaostrzone od stycznia 2021 roku wymagania Warunków technicznych (Uw ≤ 0,9 W/(m2K)).

Pakiety okien trzyszybowych

Do budowy okien trzyszybowych , jak sama nazwa wskazuje wykorzystuje się trzy szyby (monolityczne lub warstwowe), które składa się w pakiety dwukomorowe. W zależności od szerokości komór (od 10 do 18 mm), rodzaju ramek dystansowych oraz grubości szkła i użytych na nim powłok przeszklenia może charakteryzować współczynnik przenikania ciepła Ug w zakresie 0,5–0,9 W/(m2K) oraz różne właściwości (np. współczynnik przepuszczalności świata Lt czy współczynnik przepuszczalności świata energii całkowitej promieniowania słonecznego g).

Najcieplejsze pakiety okien trzyszybowych, czyli o najniższym Ug mają dużą grubość i szerokie komory (najczęściej 12, 12, 16 lub 18 mm) wypełnione argonem lub kryptonem, z ciepłymi ramkami dystansowymi (z tworzywa sztucznego, stali bądź z kompozytu tych materiałów). Na poszczególnych szybach (jednej bądź wszystkich taflach) znajdują się powłoki niskoemisyjne, które zatrzymują energię cieplną wewnątrz pomieszczeń, jednocześnie przepuszczając większą ilość energii do środka. Na rynku powszechnie są stosowane pakiety szybowe dwukomorowe o współczynniku przenikania ciepła Ug 0,5 lub 0,6 W/(m2K).

Kiedy okna trzyszybowe?

Jeżeli pozwolenie na budowę zostanie wydane w 2021 r. bądź planowana jest modernizacja budynku inwestorzy muszą zdecydować się na okna o lepszych właściwościach izolacyjnych. Okna trzyszybowe spełniają założenia nowych standardów WT2021 – ich zastosowanie pozwoli zachować projektowane parametry budynku i zatrzymać ucieczkę ciepła z jego wnętrza. Okna trzyszybowe to właściwie konieczność w domach energooszczędnych i pasywnych. Jeżeli inwestorzy są już w trakcie budowy powinni rozważyć zakup okien trzyszybowych – ich współczynnik jest o ok. 0,4 lepszy w porównaniu do okien dwuszybowych (porównując okna skonstruowane z tych samych profili). Oczywiście niesie to za sobą wyższą cenę stolarki i to jest główna wada okien trzyszybowych, ale biorąc pod uwagę cykl życia produktu oraz korzyści jakie inwestor może osiągnąć, np. ograniczenie strat energii inwestycja zwróci się po kilku latach.

Okna trzyszybowe ceny

Ceny okien trzyszybowych są o ok. 30% wyższe w porównaniu do okien dwuszybowych. Najbardziej ekonomiczną wersją będą okna z PVC w kolorze białym – na rynku ceny okien trzyszybowych o wymiarach referencyjnych 1230 x 1480 mm zaczynają się od ok. 590 zł brutto. Na cenę wpływa opcja wykończenia (np. okleiny drewnopodobne) czy zastosowane okucia.

Ceny okien trzyszybowych PVC o typowych wymiarach 1165 x 1135 mm (okna dwukwaterowe, R+UR), wyposażone w pakiet o Ug = 0,7 w/(m2K) to wydatek ok. 790 zł brutto dla okien białych, zaś w kolorze – 1058 zł. Cena wzrasta dla okien w okleinach o kolejne 200-300 zł. Ceny okien drewnianych o powyższych parametrach (wymiar + funkcje) zaczynają się od ok. 1000 zł.

Okna dachowe trzyszybowe

Okna dachowe trzyszybowe w standardzie wypełniane są argonem, a w najcieplejszych pakietach – kryptonem. Szyby, tak jak w oknach trzyszybowych elewacyjnych, oddzielają ciepłe ramki a tafle mogą być pokryte powłokami niskoemisyjnymi, które minimalizują przenikanie energii cieplej. Dodatkowo stosuję się szyby hartowane. Na rynku dostępne są okna dachowe trzyszybowe o współczynniku Uw na poziomie 0,8–1,1 W/(m2K).

We wszystkich typach okien ważny jest współczynnik przenikania ciepła. Umiejscowienie okien połaciowych ma ogromne znaczenie dla bilansu energetycznego budynku, a w połączeniu z błędnym montażem mogą one powodować stratę nawet 30% ciepła. Warto więc wybierać okna dachowe o bardzo dobrych parametrach przenikalności – obecnie zgodnie w WT2021 nie powinien on być większy niż 1,1 W/(m2K). Tu również kluczowym elementem jest pakiet szybowy.

Okna dwu- czy trzyszybowe?

Stojąc przed wyborem między oknem trzyszybowym a oknem dwuszybowym, w dużej mierze sprowadza się do wyboru okna cieplejszego, ale droższego albo o niższych parametrach a tańszego. Okna dwuszybowe charakteryzuje współczynnik przenikania ciepła na poziomie 1,1– 1,4 W/(m2K), nie mogą więc być stosowane w nowych obiektach czy poddawanych modernizacji jako okna elewacyjne montowane w pomieszczeniach przeznaczonych na stały pobyt ludzi. Nie wyklucza to jednak ich stosowania w ogóle. Zgodnie z przepisami WT2021 okna w pomieszczeniach o temperaturze mniejszej niż 16°C mogą mieć współczynnik U nie większy niż 1,4 W/(m2K), dlatego okna dwuszybowe warto zastosować w pomieszczeniach, z których rzadziej się korzysta i nie utrzymuje w nich wyższej temperatury, np. w piwnicach czy garażach.
