Okno typowe. Standardowe wymiary okien typowych. Poradnik, tabela wymiarów

Okna typowe

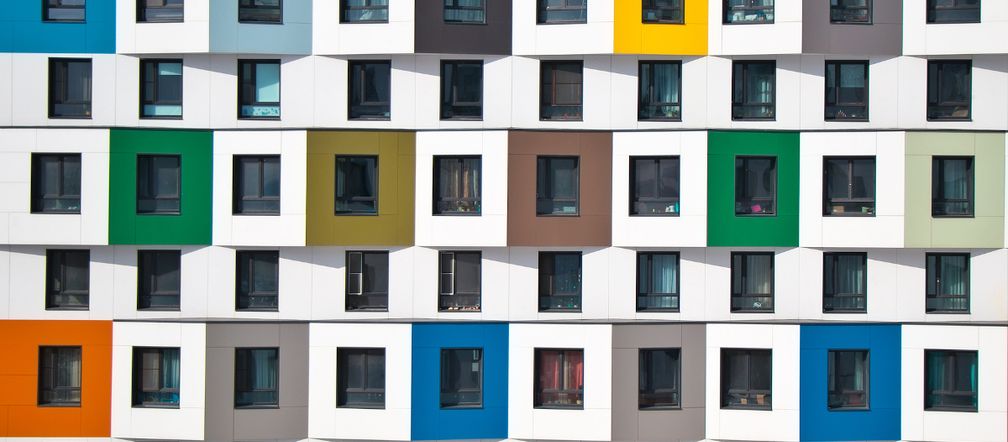

Autor: gettyimages Okna tradycyjne dostępne w wielu wariantach: stałe (fixy), uchylne, rozwieralne, rozwieralno-uchylne, przesuwne, obrotowe, a ich standardowe wymiary to: szerokość: od 565 do 2065 mm, wysokość: od 535 do 2295 mm

Okno typowe to okno, które ma standardowe wymiary. W takim razie jakie są te standardowe wymiary okien? Każdy kto zamierza kupić lub wymienić okno czy doradzać przy zakupie powinien zapoznać się z normami i standardami dotyczącymi wymiarów, a ponadto zwrócić uwagę na poprawność mierzenia otworu, sposób otwierania okna i wiele innych zagadnień. Aby ułatwić sprawę, powstał nasz poradnik. Tu znajdziecie tabelę ze standardowymi wymiarami okien, wskazówki jak mierzyć okno oraz odpowiedzi na wiele pytań pojawiających się przy zakupie okien.

Spis treści

  1. Co to jest okno typowe/standardowe?
  2. Czy okna typowe to dziś standard?
  3. Standardowe wymiary okien tradycyjnych, balkonowych i dachowych
  4. Tabela - standardowe wymiary okien typowych wg normy
  5. Jak poprawnie mierzyć okna?
  6. Jaki wymiar powinien mieć otwór na okno w murze?

Co to jest okno typowe/standardowe?

Stolarkę okienną można podzielić na dwie kategorie pod względem wymiarów – okna typowe oraz nietypowe.

  1. Okna typowe to okna standardowe dla całej Polski. Norma BN-85/7153-02 określa wymiary 40 podstawowych typów okien standardowych oraz 12 typów drzwi balkonowych. Na przykład wszystkie okna typowe fasadowe mają kształt prostokątny, o wysokościach kolejno: 53,5 cm, 83,5 cm, 113,5 cm, 143,5 cm i 163,5 cm. Podobnie rozróżniane są szerokości (tabela poniżej). Każde okno ma swój symbol i tak np. okno o symbolu O1 ma wymiary 565 (szer.)/535 mm (wys.).
  2. Okna nietypowe różnią się od typowych kształtem i wymiarami, są produkowane na specjalne zamówienie.

Czy okna typowe to dziś standard?

W dzisiejszych czasach podział na okna typowe i nietypowe to podział jedynie umowny. To właściwie konsekwencja dość dawno przyjętego i długo stosowanego sposobu wymiarowania stolarki okiennej, zawarta we wspomnianej w normie branżowej BN-85/7153-02. Trzeba jednak wiedzieć, że producentów okien aktualnie nie obliguje w zakresie wymiarów żadna norma ani przepis prawny. Dlatego też wymiary przyjęte jako standardowe w zależności od firmy stolarskiej mogą się nieco różnić, często są zaokrąglane.

Dlaczego tak jest? Producenci, chociaż odbiegają nieco od wymiarów okien typowych, stosują je jednak ze względów ekonomicznych. Kiedyś, kiedy powstawały osiedla w technologii prefabrykacji, produkowano okna na zapas. Wiadomo było, że w każdym bloku okna są identyczne. Dzisiaj nie ma już uzasadnionego podziału na okna typowe i nietypowe. Producenci większość stolarki, zarówno typowej, jak i nietypowej, produkują na zamówienie. Kiedyś wyprodukowanie okna nietypowego było bardzo kosztowne, dziś to czasami dopłata kilkuset złotych. To możliwe właśnie dzięki zachowaniu w przemyśle stolarskim standardowych wymiarów okien.

Standardowe wymiary okien tradycyjnych, balkonowych i dachowych

Zanim przejdziemy do szczegółowej tabeli z wymiarami okien typowych, warto poznać zakresy wymiarów dla modeli okien o konkretnym zastosowaniu. W klasyfikacji branżowej wyróżniamy typowe wymiary okien m.in. dla:

  • okien balkonowych - dzielą się one na rozwieralno-uchylne, podnoszono-przesuwne i uchylno-przesuwne, a ich standardowe wymiary to: szerokość: od 750 do 6000 mm, wysokość: od 240 do 2500 mm.
  • okien połaciowych (dachowych) - dzielą się na obrotowe, uchylne i uchylno-obrotowe, a ich standardowy zakres wymiarów to: szerokość: od 550 do 1340 mm, wysokość: od 780 do 1600 mm.
  • okien tradycyjnych - dostępne w wielu wariantach: stałe (fixy), uchylne, rozwieralne, rozwieralno-uchylne, przesuwne, obrotowe, a ich standardowe wymiary to: szerokość: od 565 do 2065 mm, wysokość: od 535 do 2295 mm.
Okna typowe

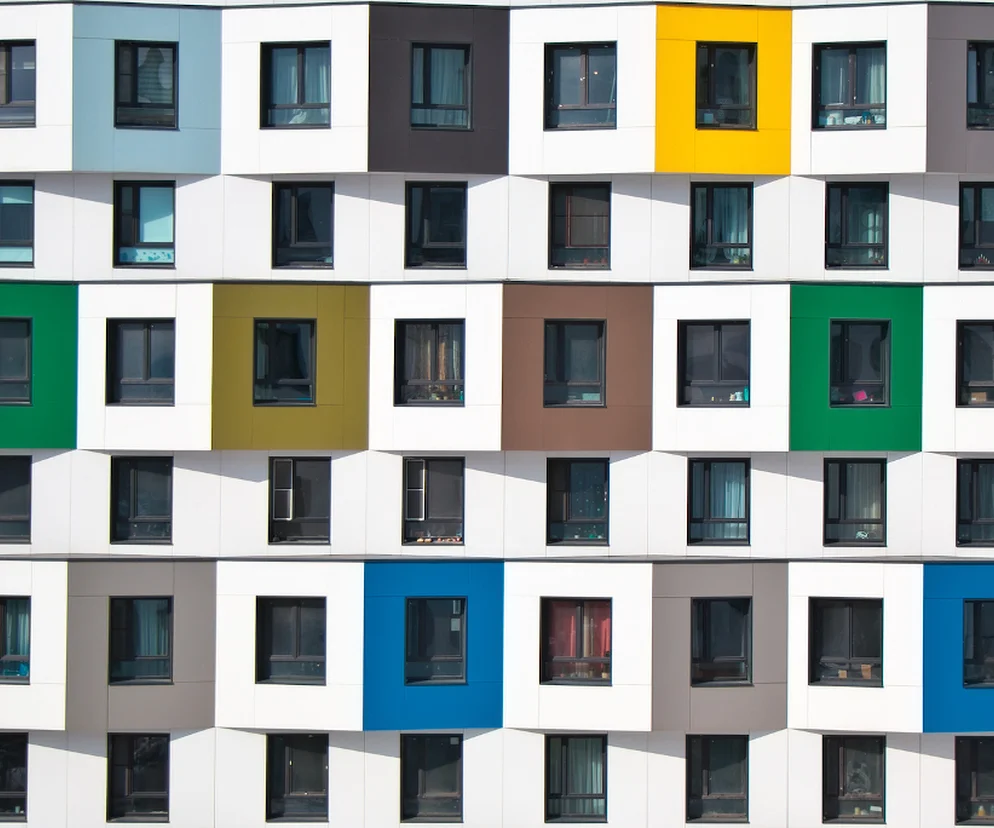

Autor: gettyimages Okna to ważny element budynku – to przez nie do wnętrza dociera powietrze, światło, a także ciepło, stanowią one ochronę przed warunkami zewnętrznymi

Tabela - standardowe wymiary okien typowych wg normy

Typ okna

Szerokość w mm

Wysokość w mm Ilość skrzydeł Sposób otwierania
O1 565 535 jednodzielne uchylne
O2 865 535 jednodzielne uchylne
O3 1165 535 jednodzielne uchylne
O3a 1465 535 jednodzielne uchylne
O4 565  835 jednodzielne uchylne
O5 865 835 jednodzielne  uchylne
O6 1165  835 jednodzielne  uchylne
O7 1465  835 jednodzielne  uchylne
O10-O11 565 1135 jednodzielne  uchylno-rozwierne
O14-O15 865 1135 jednodzielne uchylno-rozwierne
O16-O17 1165 1135 jednodzielne uchylno-rozwierne
O16a-O17a 1165 1135 dwudzielne rozwierne + uchylno-rozwierne
O18-O19 1465  1135 dwudzielne rozwierne + uchylno-rozwierne
O20-O21 1765 1135 dwudzielne rozwierne + uchylno-rozwierne
O22-O23 2065  1135 dwudzielne rozwierne + uchylno-rozwierne
O26-O27 565 1435 jednodzielne uchylno-rozwierne
O30-O31 865 1435 jednodzielne uchylno-rozwierne
O32-O33 1165 1435 jednodzielne uchylno-rozwierne
O32a-O33a 1165 1435 dwudzielne rozwierne + uchylno-rozwierne
O34a-O35a 1465 1435 dwudzielne rozwierne + uchylno-rozwierne
O34-O35 1465 1435 jednodzielne uchylno-rozwierne
O36-O37 1765 1435 dwudzielne rozwierne + uchylno-rozwierne
O38-O39 2065 1435 dwudzielne rozwierne + uchylno-rozwierne
O42-O43 565 1635 jednodzielne uchylno-rozwierne
O46-O47 865 1635 jednodzielne uchylno-rozwierne
O48-O49 1165 1635 dwudzielne rozwierne + uchylno-rozwierne
O50-O51 1465 1635 dwudzielne rozwierne + uchylno-rozwierne
O52-O53 1765 1635 dwudzielne rozwierne + uchylno-rozwierne
O54-O55 2065 1635 dwudzielne rozwierne + uchylno-rozwierne

Standardowe wymiary okien balkonowych

Typ okna Szerokość w mm Wysokość w mm Ilość skrzydeł Sposób otwierania
OB3-OB4 865 2095 jednodzielne rozwierne
OB5-OB6 865 2195 jednodzielne rozwierne
OB7-OB8 865 2295 jednodzielne rozwierne
Okna typowe

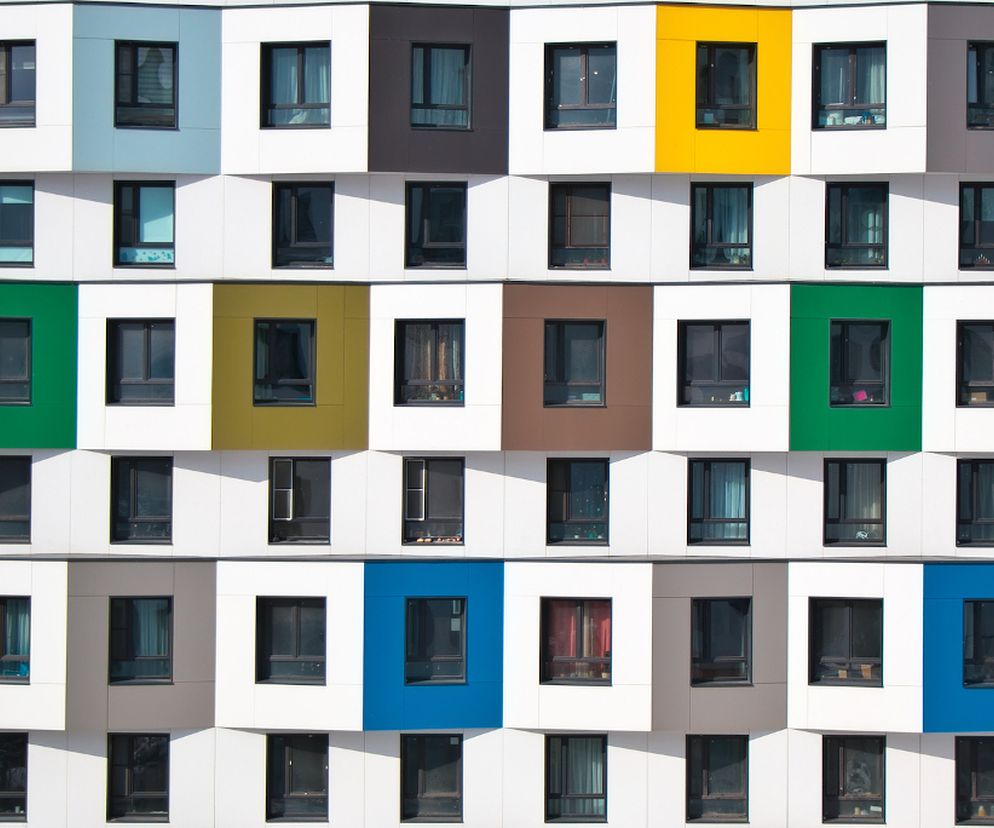

Autor: gettyimages Już 5 cm błędu przy pomiarach otworu na okno może spowodować duży problem przy montażu, co znacznie zwiększy koszty prac

Jak poprawnie mierzyć okna?

Mierzenie okien, które chcemy zamówić i zamontować, najlepiej zlecić fachowej ekipie. Brak doświadczenia w wykonywaniu pomiarów okien może się skończyć pobraniem niedokładnych wymiarów. Jedynie prawidłowe wymierzenie okna sprawi, że będą one spełniały swoje funkcje. Już 5 cm różnicy może spowodować duży problem przy montażu, co znacznie zwiększy koszty prac i wydłuży czas ich trwania. Pomiary możemy wykonać samodzielnie jedynie, gdy chcemy uzyskać przybliżoną wycenę okien. Jak to zrobić?

  • Pomiary okien w stanie surowym budynku

Najważniejsze aby pamiętać, że nowe okno powinno być o 3 cm węższe niż otwór w murze oraz 6-8 cm niższe. Na górze i po bokach okna powinno zostać ok. 1,5 cm luzu. To szczelina na pianę uszczelniającą. Od dołu powinno być od 3 do 5 cm luzu, na swobodne osadzenie parapetu. Jeżeli chodzi o zakup drzwi balkonowych lub tarasowych, trzeba dodatkowo wskazać, o ile zmieni się ich usytuowanie po wykonaniu kolejnych wylewek lub innych prac związanych z konstrukcją domu.

  • Pomiary okien do wymiany

W takim przypadku należy zmierzyć otwór od wewnątrz, a następnie odjąć od szerokości ok. 3 cm i od wysokości od 1,5 do 5 cm (w zależności od sposobu osadzenia parapetu zew. i wew.).

Okna typowe
Autor: gettyimages Otwory na okna muszą być nieco większe niż okno, ponieważ z każdej strony muszą zostać luzy montażowe (szczeliny), czyli odległość między ramą okna a murem
Ważne

Pamiętajmy, że podając sprzedawcy wymiary okien pierwszy wymiar zawsze oznacza szerokość okna, drugi jego wysokość. Podanie wymiarów w odwrotnej kolejności może skutkować tym, że zostanie wyprodukowane okno o zamienionych wymiarach. Jeżeli okno ma wymiary 565/535 mm oznacza to, że szerokość okna to 565 mm, wysokość 535 mm.

Jaki wymiar powinien mieć otwór na okno w murze?

Otwory na okna muszą być nieco większe niż okno, ponieważ z każdej strony muszą zostać luzy montażowe (szczeliny), czyli odległość między ramą okna a murem. Przyjmuje się, że luz pomiędzy murem a ościeżnicą powinien być 2-3 cm szerszy po bokach i 5-6 cm wyższy w pionie, ze względu na listwę progową. Otwór w murze powinien być zatem 4-6 cm szerszy i 7-9 cm wyższy niż okno.

Wymiary otworu możemy najprościej sprawdzić mierząc przekątne i dwa prostopadłe boki. Jeżeli obie przekątne są jednakowe, a długości boków zgodne z projektem, wymiary otworu są prawidłowe.

Co w przypadku gdy pozostawimy inny wymiar otworu w murze? Aktualnie taka sytuacja to nie problem i zwykle nie wiąże się z dodatkowymi kosztami. Większość producentów wszystkie okna wykonuje na zamówienie, nawet przy typowych wymiarach.
