Fasada słupowo-ryglowa charakterystyka rozwiązań

Fasada słupowo-ryglowa
Autor: REYNAERS ALUMINIUM Fasada supowo-ryglowa REYNAERS ALUMINIUM CW 50-HI - obiekt Equator IV; w fasadzie zintegrowano okna skonstruowane na bazie profili MasterLine 8; projekt APA WOJCIECHOWSKI, deweloper KARIMPOL

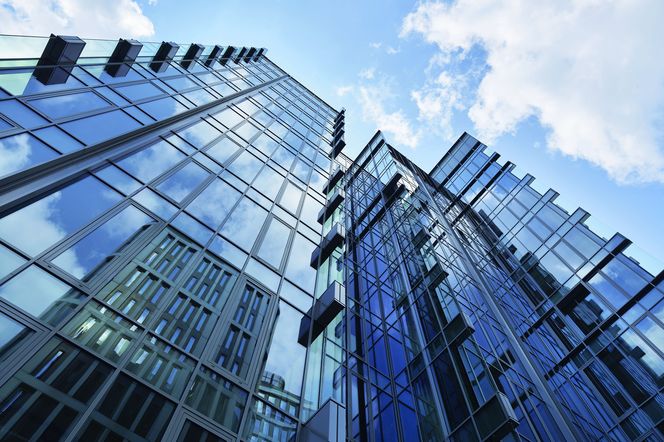

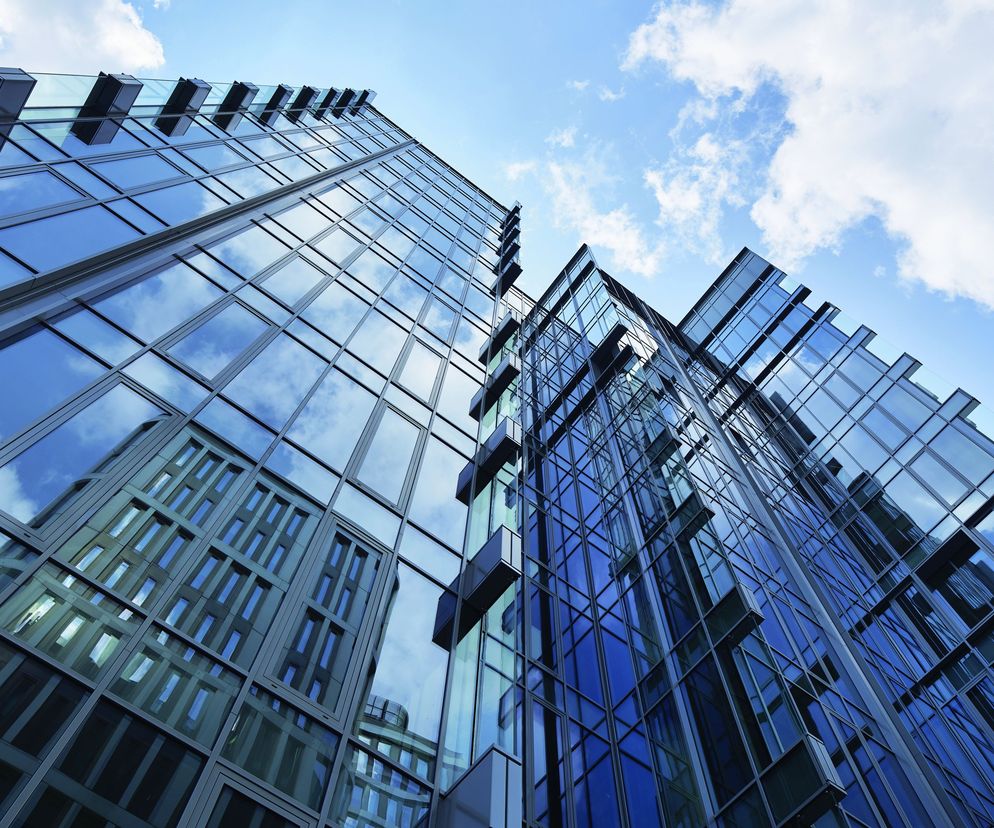

Fasada słupowo-ryglowa jest najpopularniejszym systemem fasadowym. Fasada słupowo-ryglowa znajduje zastosowanie przy montażu ścian osłonowych, przeszklonych dachów oraz konstrukcji przestrzennych. Na rynku dostępny jest szeroki asortyment profili fasady słupowo-ryglowej w wersjach podstawowych i uzupełniających, w artykule przedstawiono charakterystykę wybranych rozwiązań.

Fasada słupowo-ryglowa dostępna jest w szerokim asortymencie, co daje architektom niemal nieograniczoną swobodę tworzenia – duży wybór umożliwia konstruowanie lekkich ścian osłonowych typu zawieszanego i wypełniającego, łączenie przegród pionowych i połaci dachowych, a także stabilne montowanie w nich elementów otwieranych drzwi i okien.

Fasada słupowo-ryglowa a parametry ścian osłonowych

Fasada słupowo-ryglowa i stosowane w niej rozwiązania techniczne są dostosowane do różnych wymogów parametrów elewacji. W opcji tradycyjnej szyby mocowane są za pomocą listew dociskowych przykręcanych do konstrukcji nośnej. System fasady słupowo-ryglowej pozwala już w rozwiązaniu standardowym spełnić wymagania normy PN-EN 13830:2015-06 „Ściany osłonowe. Norma wyrobu” oraz uzupełniających norm opisujących badania i klasyfikację:

  • PN-EN 12152:2004 „Ściany osłonowe. Przepuszczalność powietrza. Wymagania eksploatacyjne i klasyfikacja”,
  • PN-EN 12153:2004 „Ściany osłonowe. Przepuszczalność powietrza. Metoda badania”,
  • PN-EN 12154:2004 „Ściany osłonowe. Wodoszczelność. Wymagania eksploatacyjne i klasyfikacja”,
  • PN-EN 12155:2004 „Ściany osłonowe. Wodoszczelność. Badania laboratoryjne pod ciśnieniem statycznym”,
  • PN-EN 12179:2004 „Ściany osłonowe. Odporność na obciążenie wiatrem. Metoda badania”,
  • PN-EN 13049:2004 „Okna. Uderzenie ciałem miękkim i ciężkim. Metoda badania, wymagania dotyczące bezpieczeństwa i klasyfikacja”,
  • PN-EN 13050:2011 „Ściany osłonowe. Wodoszczelność. Badanie laboratoryjne pod ciśnieniem dynamicznym powietrza i natryskiem wodnym”,
  • PN- EN 13051:2004 „Ściany osłonowe. Wodoszczelność. Badania poligonowe”,
  • PN-EN 13116:2004 „Ściany osłonowe. Odporność na obciążenie wiatrem. Wymagania eksploatacyjne”,
  • PN-EN 14019:2016-07 „Ściany osłonowe. Odporność na uderzenia. Wymagania eksploatacyjne”.

Fasada słupowo-ryglowa o szerokości konstrukcyjnej 50 mm

Fasada słupowo-ryglowa o szer. konstrukcyjnej 50 mm, dzięki smukłym elementom nośnym pozwala wpuścić do budynku maksymalną ilość światła. Producenci oferują również komponenty o jeszcze bardziej zredukowanej widocznej szerokości (wersja slim line), która po stronie wewnętrznej wynosi jedynie 15 mm. Ciekawym rozwiązaniem jest akcentowanie na fasadzie słupowo-ryglowej tylko podziałów poziomych przez zastosowanie większych ozdobnych listew maskujących – odmianę tę określa się jako „pozioma linia”. Mniej eksponowane połączenia pionowe mają zwykle szerokość 30 mm i wypełnione są uszczelką z EPDM. Rzadziej wykorzystywane, ale możliwe konstrukcyjnie, jest rozwiązanie, gdzie bardziej wyróżnia się podziały pionowe.

Fasada słupowo-ryglowa
Autor: REYNAERS ALUMINIUM System słupowo-ryglowy REYNAERS ALUMINIUM CW 50 dzięki 50-milimetrowym profilom nośnym zapewnia maksymalny dostęp światła do wnętrza pomieszczenia

Fasada słupowo-ryglowa o szerokości konstrukcyjnej 60 mm

Drugi popularny systemem fasady słupowo-ryglowej charakteryzuje widoczna szerokość profili od wewnątrz i od zewnątrz wynosząca 60 mm. Fasada słupowo-ryglowa o tej szerokości ma większą wytrzymałość elementów, co pozwala na wykonywanie dużych przeszklonych kwater na elewacji. Niektóre systemowe rygle fasadowe z aluminium mogą przenosić w tej odmianie obciążenie tafli szklanych o ciężarze do 450 kg. Bardziej zdecydowane „zachodzenie” szkła za listwę i głębiej schowane ramki dystansowe szyby zespolonej pozwalają uzyskać lepszą izolacyjność termiczną przekroju. Profile nośne mają także większą wytrzymałość i sztywność.

Fasada słupowo-ryglowa o zwiększonej odporności na włamanie

Fasada słupowo-ryglowa, dzięki kilku dodatkowym elementom systemu, które nie zakłócają wyglądu elewacji, może być realizowana jako przegroda o zwiększonej odporności na włamanie w klasach RC 1, RC 2, RC 3 lub RC 4, zgodnie z PN-EN 1627-1630. Ponieważ wizualnie fasada słupowo-ryglowa w tym systemie jest identyczna z podstawowym rozwiązaniem, oba mogą być łączone na jednej elewacji.

Fasada słupowo-ryglowa w wariancie o zwiększonej odporności na włamanie również może mieć elementy otwierane: okna i drzwi o zwiększonej wytrzymałości na włamanie (o tej samej klasie co fasada) oraz szkło o odpowiedniej klasie odporności zgodnej z PN-EN 356.

Klasa odporności na włamanie powinna być określana na podstawie norm:

  • PN-EN 1627:2012 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Wymagania i klasyfikacja”,
  • PN-EN 1628+A1:2016-02 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na obciążenie statyczne”,
  • PN-EN 1629+A1:2016-02 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na obciążenie dynamiczne”,
  • PN-EN 1630+A1:2016-02 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na próby włamania ręcznego”.
