Mechaniczne mocowanie okien. Jak dobrać łączniki do mocowania okien?

2021-07-14 9:14

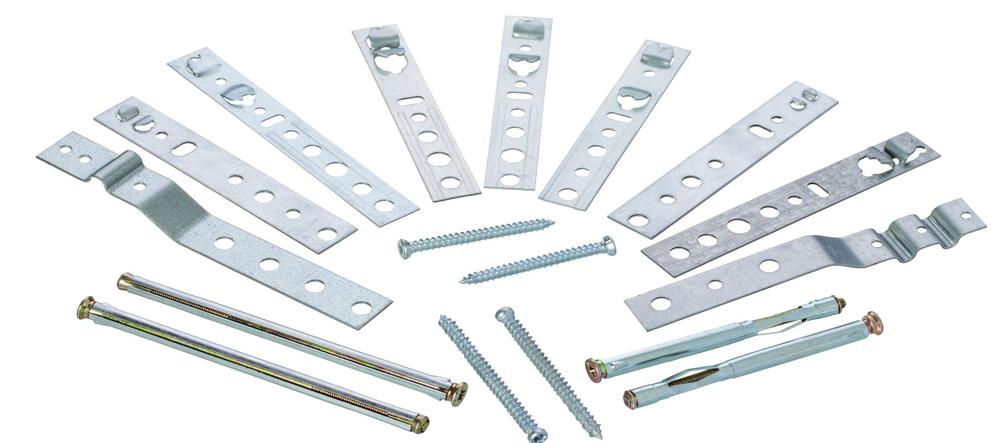

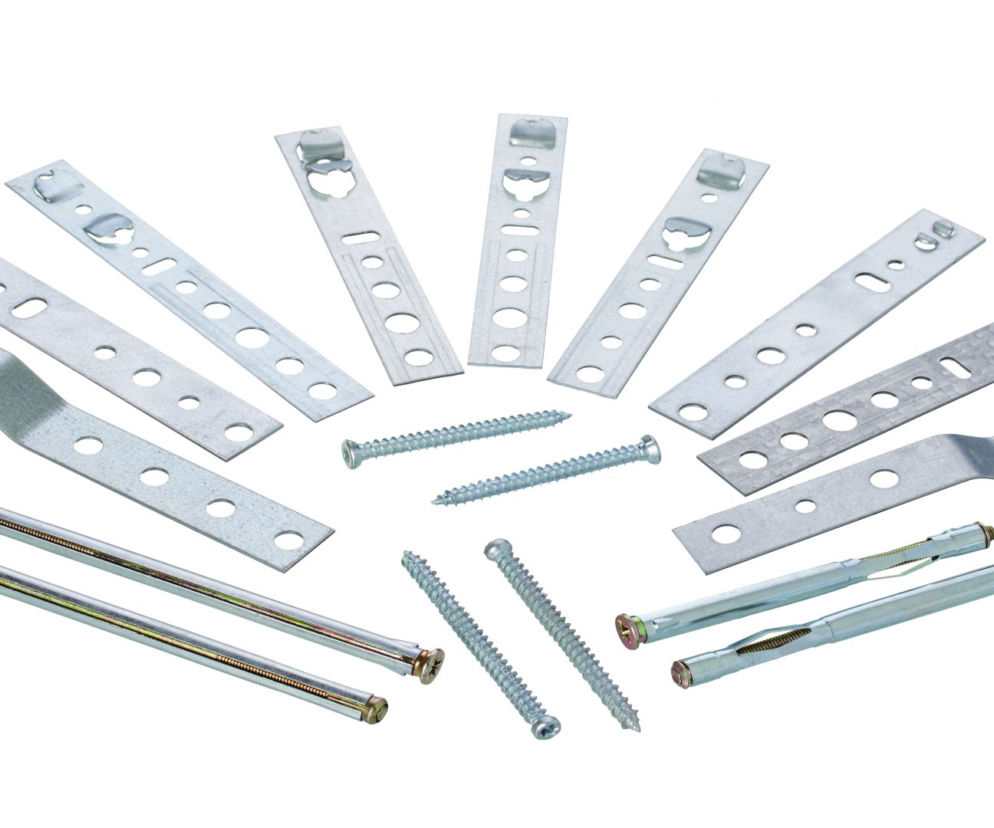

mocowanie okien kotwy dyble łączniki mechaniczne
Autor: Marcopol Mechaniczne mocowanie okien ma istotne znaczenie dla całego montażu okna, odpowiada m.in. za odpowiednie przenoszenie sił oddziałujących na okno

Mechaniczne mocowanie okien minimalizuje negatywne skutki sił i naprężeń jakie działają na stolarkę. Dlatego dobór odpowiednich łączników – zarówno, jeśli chodzi o przeznaczenie do danego materiału, jak i ich długość – jest niezwykle istotny.

Spis treści

  1. Mechaniczne mocowanie okien w murze: dyble czy kotwy?
  2. Mocowanie okien na konsolach: jakie wkręty?
  3. Mocowanie okien z wykorzystaniem systemów kantówkowych
  4. Mocowanie okien o podwyższonej odporności na włamanie

Okna i drzwi montowane w budynkach narażone są na działanie sił operacyjnych, przyjmujących dwa kierunki: równoległy i prostopadły do płaszczyzny muru. Gdy mowa o siłach działających równolegle, mamy na myśli nacisk samej stolarki. W przypadku oddziałującej prostopadle są to m.in. wiatr wiejący czasem nawet ponad 100 km/h czy zacinający deszcz. Za minimalizowanie negatywnych skutków sił i naprężeń, które działają na okna, odpowiada mechaniczne mocowanie okien. Umiejętnie wykonane chroni po pierwsze przed przypadkowym wypadnięciem okna, a po drugie – co nawet ważniejsze – skutecznie przenosi siły z elementów stolarki na mur, w którym są umieszczone.

Mechaniczne mocowanie okien w murze: dyble czy kotwy?

To pierwszy dylemat, z którym musi zmierzyć się monter stolarki dobierając produkty do mocowania okien. Dyble powinny być stosowane tam, gdzie połączenie okna ze ścianą ma być sztywne, a przez to odporne na działanie dużych sił prostopadłych. Przykład? Dom z dużymi przeszkleniami usytuowany w górach. Bardzo prawdopodobne, że stolarka będzie w takim miejscu narażona na silne podmuchy wiatru, a jej wyginanie jest bardzo niepożądane. Jeśli natomiast wymieniamy okna w dużym mieście, w bloku na parterze, montaż z użyciem kotew w zupełności wystarczy. Należy jednak wziąć pod uwagę, że jeśli zdecydujemy się na taką instalację, nie powinniśmy uszczelniać szczeliny montażowej taśmą rozprężną. Kotwa nie pozwoli jej na pożądane zwiększenie objętości i całkowite wypełnienie przestrzeni między oknem a murem. W takiej sytuacji zdecydowanie bezpieczniejsze będzie użycie piany i folii paroszczelnych oraz paroprzepuszczalnych. Czy istnieje sytuacja, w której kotwy będą bezpieczniejsze niż dyble? Owszem, gdy stolarka montowana jest blisko krawędzi muru, a długi dybel może doprowadzić do jego pęknięcia lub wykruszenia.

Mocowanie okien na konsolach: jakie wkręty?

Wybór wkrętów do mocowania okien nie dotyczy montażu w warstwie ocieplenia z użyciem konsol. Należy użyć dobranych do rodzaju muru – najlepiej zdać się na wiedzę, doświadczenie, a przede wszystkim badania producentów łączników i stosować się do ich zaleceń oraz wskazówek. Trzeba zwrócić szczególną uwagę na to, że konsole, a więc również wkręty, będą przenosić ogromne obciążenia – im bardziej wysunięte okna, tym większy ciężar, któremu muszą sprostać łączniki. Dobrym i sprawdzonym sposobem na wzmocnienie takiego montażu, a więc też zminimalizowanie ryzyka katastrofy budowlanej (np. wyrwania łączników z muru) jest zastosowanie narożników lub szyn wzmacniających, które pozwolą równomierniej rozłożyć siły operacyjne (narożniki/kątowniki) lub poprawią siłę trzymania wkrętów (szyny).

Mocowanie okien z wykorzystaniem systemów kantówkowych

W przypadku mocowania okien z wykorzystaniem systemów kantówkowych mamy do czynienia z dwoma rodzajami techniki mocowania mechanicznego: ramy wykonanej z kantówki – do muru, a następnie okna do tejże ramy. Zacznijmy od ramy: sprawa jest o tyle prosta, że w zdecydowanej większości systemów wkręty po prostu stanowią ich część, dostarczaną (lub polecaną) przez systemodawcę. Montażyście pozostaje stosowanie się do zaleceń. Ryzyko popełnienia błędu jest więc niewielkie. Warto też pamiętać, że w najpopularniejszych systemach kantówkowych obciążenia przenoszone są nie przez wkręty, a klej, którym mocuje się ramę do ościeża. Łączniki mechaniczne stanowią zaledwie element dodatkowego zabezpieczenia. Mocowanie okien również nie powinno sprawić kłopotów: można je śmiało porównać do „zwykłego” montażu w murze i stosować dokładnie te same zasady, które zostały opisane powyżej. W końcu rama jest niejako „przedłużeniem” czy też „poszerzeniem” muru.

Mocowanie okien o podwyższonej odporności na włamanie

Dużym problemem dla ekip może być mocowanie okien i dobór łączników do stolarki przeciwwłamaniowej. Podstawowa zasada jest taka, że okna antywłamaniowe powinny być instalowane w warstwie nośnej muru za pomocą dybli. Kotwy, jako łączniki bardziej elastyczne, a przez to bardziej podatne na wyrwanie, nie są zalecane. Jeśli natomiast montujemy stolarkę w warstwie docieplenia, należy wybrać system, który spełnia wymogi bezpieczeństwa odpowiedniej klasy RC według normy EN-PN 1627. Na rynku jest ich co najmniej kilka. Praca musi być wykonana ściśle według wskazań producenta stolarki. Często oprócz doboru odpowiednich łączników, zazwyczaj mocniejszych niż w przypadku „zwykłego” montażu, należy wykonać dodatkowe operacje, jak np. niestandardowe wzmocnienie ościeżnicy. W obliczu braku jednoznacznych, uniwersalnych wytycznych (choć wytyczne IFT Rosenheim ułatwiają prowadzenie prac) dotyczących montażu stolarki bezpiecznej, warto taki montaż skonsultować z technikami w firmie producenta. Usprawni to instalację, a przy okazji zminimalizuje ryzyko popełnienia błędu, który w przyszłości będzie skutkować reklamacją.
