Szklane ścianki działowe. Budowa i akustyka systemów ścianek szklanych

2021-02-22 11:56
Szklane ścianki działowe. Budowa i właściwości akustyczne systemów ścianek szklanych

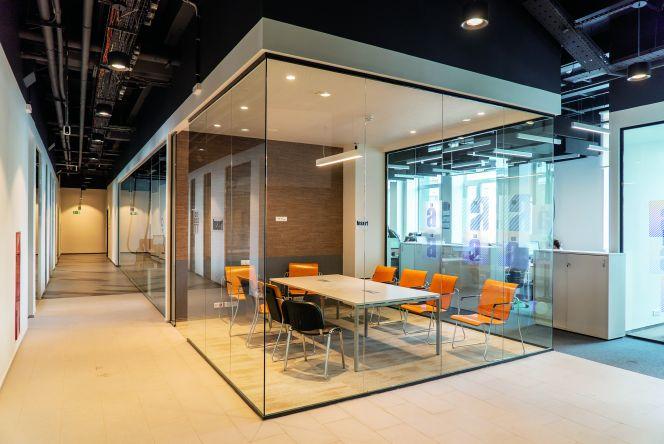

Autor: Shutterstock Działowe ścianki ze szkła często stosuje się do wydzielania niewielkich boksów, biur czy sal konferencyjnych

Szklane ścianki działowe umożliwiają funkcjonalny podział wnętrz. Ze względu na estetykę i wysokie parametry techniczne (m.in. specjalne systemy ppoż. i o podwyższonych właściwościach akustycznych) ścianki ze szkła sprawdzą się w aranżacji pomieszczeń typu open space czy sal konferencyjnych w obiektach biurowych i użyteczności publicznej.

Spis treści

  1. Szklane ścianki działowe. Profile i okucia systemowe
  2. Szklane ścianki działowe - akustyka
  3. Szklane ścianki działowe. Dobór szkła
  4. Szklane ścianki działowe. Wymagania przeciwpożarowe

Szklane ścianki działowe to nowoczesne i atrakcyjne rozwiązania, coraz chętniej wykorzystywane w aranżacji wnętrz. Ich zastosowanie umożliwia wyeksponowanie przestrzeni i harmonijne połączenie wizualne wnętrz, a także pozwala na przepuszczanie i rozpraszanie światła, zmniejszając wykorzystanie sztucznego oświetlenia, co pomaga ograniczyć zużycie energii. Systemy tego typu ścian występują najczęściej jako konstrukcje szkieletowe, które w zależności od oczekiwań mogą być wykonane jako przegrody o podwyższonych właściwościach akustycznych bądź spełniające wymagania przeciwpożarowe. Profile konstrukcyjne do ścianek ze szkła są najczęściej wykonane z aluminium (o symetrycznym przekroju z przekładką termiczną) oraz z drewna litego lub klejonego warstwowo. Wypełnia się je przezroczystą lub, rzadziej, matową szybą. Można również zastosować szkło elektrochromatyczne, pozwalające na regulację przyciemnienia go bez potrzeby mechanicznej ochrony w formie rolet lub żaluzji.

Szklane ścianki działowe. Profile i okucia systemowe

Na rynku jest wiele rozwiązań – profili i okuć – przeznaczonych do montażu szklanych paneli, są też wersje ścianek stałych bądź z funkcją przesuwną czy przestawną. Ze ścianek działowych szklanych można stworzyć ciekawe przegrody wewnętrzne o wysokości sięgającej nawet 4 m, a także montować w nich drzwi. Poprawnie zaprojektowane i wykonane nadają nowoczesny wyraz architektoniczny, zapewniają osobom przebywającym w pomieszczeniu komfort i dobre samopoczucie. Aby sprostać wymaganiom architektów chcących tworzyć eleganckie, funkcjonalne i zarazem bezpieczne przestrzenie, powstały systemy tzw. ścian bezszprosowych. Wewnętrzne przegrody są w tym przypadku pozbawione widocznych pionowych kształtowników oddzielających poszczególne moduły, z zachowaniem pełnej stabilności i odporności ogniowej. Znajdują się one tylko na zewnętrznym obwodzie ściany działowej, a słupy pośrednie zastąpiono uszczelką pęczniejącą albo specjalnym silikonem ognioodpornym.

Szklane ścianki działowe. Budowa i właściwości akustyczne systemów ścianek szklanych
Autor: Shutterstock Różnorodne systemy profili do szklanych ścianek działowych podkreślą aranżację wnętrz

Szklane ścianki działowe - akustyka

Bardzo istotnym zagadnieniem jest zapewnienie wysokiego komfortu akustycznego w miejscu pracy. Nadmierny hałas niekorzystnie działa na warunki jej wykonywania i wydajność pracowników, wpływając negatywnie na ich koncentrację, a nawet zdrowie. Długotrwała ekspozycja na hałas, taki jak rozmowa czy dźwięki boczne – teoretycznie mniej zauważalne dla ludzkiego ucha – może być bardziej szkodliwa dla zdrowia niż krótkotrwały hałas o wysokiej częstotliwości.

Wymagania dotyczące izolacyjności akustycznej przegród w budynkach określone zostały w Polskiej Normie PN-B-02151--3:2015-10 „Akustyka budowlana. Ochrona przed hałasem w budynkach”, w której wprowadzono m.in. wskaźniki projektowe do oceny izolacyjności akustycznej wyrobów budowlanych. Norma ta zawiera:

  • Część 2: Wymagania dotyczące dopuszczalnego poziomu dźwięku w pomieszczeniach (obecnie obowiązuje norma wydana w 1987 roku),
  • Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych (norma wydana w 2015 roku),
  • Część 4: Wymagania dotyczące warunków pogłosowych i zrozumiałości mowy w pomieszczeniach oraz wytyczne prowadzenia badań (norma wydana w 2015 roku).
Szklane ścianki działowe. Budowa i właściwości akustyczne systemów ścianek szklanych
Autor: Shutterstock Transparentność szkła do ścianek działowych wpływa na estetykę pomieszczeń

Szklane ścianki działowe. Dobór szkła

Szkło to materiał bardzo wytrzymały, dość sprężysty, niepodlegający trwałym odkształceniom. Z uwagi na właściwości mechaniczne wymaga jednak właściwego doboru do danych konstrukcji przeszkleń. Ma to znaczenie dla bezpieczeństwa użytkowników i stabilności konstrukcji – pełni ono funkcję zarówno przegrody, jak i bariery. Decyzja o rodzaju zastosowanego pakietu szklanego leży po stronie projektanta obiektu, który powinien wziąć pod uwagę obciążenia konstrukcji, jakie wywoła dany zestaw tafli, wymagania akustyczne, wielkość oszklenia i funkcje, jakie ma ono pełnić w danym obiekcie. Ściany działowe same nie przenoszą obciążeń związanych z konstrukcją budynku, a jedynie wydzielają poszczególne pomieszczenia, muszą jednak spełniać wymagania techniczno-budowlane, w tym dotyczące izolacji akustycznej. W projekcie powinny być one zatem uwzględnione w odniesieniu do hałasu wewnętrznego bytowego, warunków pogłosowych pomieszczenia – w odniesieniu do ochrony przed hałasem pogłosowym, dopuszczalnego poziomu hałasu w pomieszczeniach chronionych – hałasu wewnętrznego instalacyjnego, pochodzącego od urządzeń technicznego wyposażenia budynku, oraz innych źródeł hałasu.

Do wykonywania ścian działowych wykorzystywane są szyby ze szkła bezpiecznego laminowanego z odpowiednio dobranymi parametrami. Są one stworzone z dwóch tafli szkła, połączonych za pomocą folii PVB umieszczonych pomiędzy nimi. W przypadku gdy dojdzie do stłuczenia, fragmenty szkła pozostają przyklejone do folii, co ogranicza ryzyko skaleczeń. Bardzo dobrze spełniają one funkcję szklanych przegród wewnętrznych, są gwarancją bezpieczeństwa, komfortu akustycznego i wizualnego – w zależności od zastosowanej powłoki. Generalnie takiego rodzaju szkła w oficjalnej nazwie mają określenie „bezpieczne”, zgodne z normą PN-EN ISO 12543-2 „Szkło w budownictwie. Szkło lamino­wane i szkło bezpieczne lami­nowane. Część druga: Szkło bezpieczne laminowane”.

Klasyfikowanie szkła w zależności od jego odporności i sposobu tłuczenia się określa norma PN-EN 12600 „Szkło w budownictwie. Badanie wahadłem. Udarowa metoda badania i klasyfikacja szkła płaskiego”, opisująca metodę badania (test wytrzymałości) wahadłem udarowym pojedynczych tafli szkła. Ustala ona trzy stopnie uderzenia, które w teorii odpowiadają energii kinetycznej związanej z przypadkowym zderzeniem człowieka z szybą. Ważnym aspektem jest usytuowanie szkła w ramie o odpowiedniej charakterystyce i jego poprawne zamocowanie. Oprócz walorów stabilności konstrukcji ma to znaczenie dla estetyki całości przegrody.

Na akustykę szklanych ścian działowych istotny wpływ ma budowa pakietu szybowego. Jednym ze sposobów na poprawę tych właściwości jest zastosowanie specjalnych akustycznych tafli szklanych pokrytych odpowiednimi rodzajami folii dźwiękochłonnych o dużej sprężystości (na rynku dostępne są rozwiązania o Rw nawet na poziomie 50 dB). Lepsze parametry uzyskuje się poprzez zwiększenie i zróżnicowanie grubości tafli zastosowanych w pakiecie (np. 6 czy 8 mm, czyli o dużym ciężarze powierzchniowym) oraz ich wzajemnej odległości czy wypełnienie przestrzeni międzyszybowej gazem ciężkim. Poprawę tłumienia hałasu można również uzyskać, gdy zastosowane w pakiecie tafle różnią się grubością o przynajmniej 50% (np. szyby o grubości 4 i 6 mm), co pozwala poprawić izolacyjność akustyczną o 2 do 5 dB. W przypadku właściwości akustycznych szklanej konstrukcji bardzo duże znaczenie mają również okucia, systemy profili i zastosowane uszczelnienia.

Szklane ścianki działowe. Wymagania przeciwpożarowe

Trzeba pamiętać, że poza izolacyjnością akustyczną ważnym parametrem jest też klasa ognioodporności. Można ją zapewnić, przez zamontowanie w ściankach działowych szkła warstwowego lub monolitycznych szyb ogniochronnych. Pierwsze z nich wytwarza się z dwóch lub więcej tafli szklanych przedzielonych specjalnym żelem pęczniejącym pod wpływem temperatury. Ze względu na jego specyficzne właściwości można je stosować w szklanych ściankach działowych, które powinny spełniać zarówno wymagania szczelności, jak i izolacyjności ogniowej. Drugi rodzaj przeszklenia wykonywany jest z jednej tafli szkła sodowo-wapniowo-krzemianowego lub boro-krzemianowego, która może być zbrojona stalową siatką. Ich głównym zastosowaniem są ściany działowe o nieokreślonej klasie izolacyjności ogniowej.
