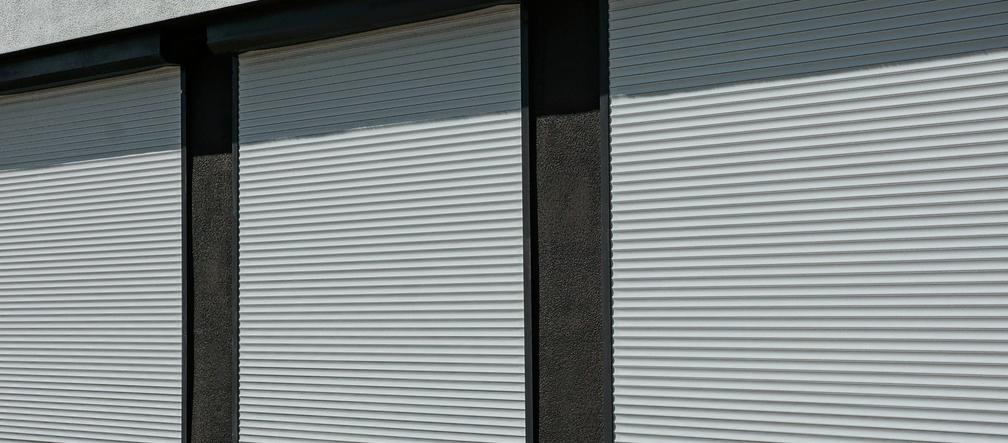

Żaluzje zewnętrzne antywłamaniowe. Określanie klas odporności na włamanie
Żaluzje zewnętrzne antywłamaniowe powinny uzyskać odpowiednią klasę odporności na włamanie. Oznacza to, że wyrób poprzez ściśle określony czas stawia opór osobie posługującej się wskazanymi narzędziami w dokładnie ustalony sposób (określony w normie).
Odporność na włamanie jest istotnym parametrem z punktu widzenia inwestorów. Nie jest wymagane jej określenie w przypadku wprowadzania żaluzji zewnętrznych do obrotu. Odnosząc się do żaluzji zewnętrznych antywłamaniowych istotną rolę odgrywa odporność mechanizmu blokującego, która określa możliwość otworzenia rozciągniętej żaluzji od zewnątrz przez osobę niepowołaną – jest zdecydowanie większa niż standardowych żaluzji.
Żaluzje zewnętrzne antywłamaniowe – klasy odporności na włamanie
Żaluzje zewnętrzne antywłamaniowe, to tak na prawdę nazwa potoczna, oznacza ich podwyższoną odporność na włamanie. Jest to dodatkowa cecha wszystkich wyrobów badanych zgodnie z wymaganiami określonymi w normie PN-EN 1627 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Wymagania i klasyfikacja” [1]. Sposób postępowania z badanymi obiektami zależy od zakwalifikowania do odpowiedniej grupy produktów:
- 1 – z pełnym i sztywnym skrzydłem lub otwierającym się elementem; ich zasadniczym ruchem w celu otwarcia jest obracanie elementu,
- 2 – z pełnym i sztywnym skrzydłem lub otwierającym się elementem; ich podstawowym ruchem w celu otwarcia jest przesuwanie,
- 3 – ze skrzydłem lub elementem otwierającym zbudowanym z pewnej liczby sztywnych części połączonych razem tak, że mogą się przemieszczać względem siebie,
- 4 – z co najmniej jednym otworem, przez który może przejść sprawdzian szczeliny typu B (25 mm).
Odporność na włamanie to cecha polegająca na stawianiu oporu próbom siłowego wejścia do chronionego pomieszczenia, z użyciem siły fizycznej i określonych przez normę narzędzi. Oznacza to, że wyrób poprzez ściśle określony czas stawia opór osobie posługującej się wskazanymi narzędziami w dokładnie ustalony sposób.
Zdefiniowanie klasy odporności na włamanie jest możliwe po pozytywnym wyniku badań przeprowadzonych dla trzech prób wytrzymałości na:
- obciążenie statyczne realizowane na podstawie PN-EN 1628 [2],
- obciążenie dynamiczne wykonywane według PN-EN 1629 [3],
- ręczną próbę ataku, zgodnie z normą PN-EN 1630 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na próby włamania ręcznego” [4].
| Tab. 1. Obciążenia statyczne dla żaluzji zwijanych należących do grupy 3. | ||||
| Punkty obciążenia | Klasa odporności RC | |||
| 1, 2 | 3 | 4, 5 | 6 | |
| Obciążenie [kN] | ||||
| F1.1. Badanie ugięcia prowadnicy | 3 | 6 | 10 | 15 |
| F3. Badanie podnoszenia kurtyny | ||||
| F2. Badanie zazębienia listew | 1,5 | 3 | 6 | 10 |
| F1. Badanie statyczne połączenia prowadnica-kurtyna | 3 | 6 | 10 | 15 |
Wynik określany jest jako pozytywny, gdy:
- nie nastąpi przekroczenie maksymalnego dopuszczalnego ugięcia obciążonej prowadnicy,
- zostanie zachowana minimalna głębokość zazębienia listwy w prowadnicy,
- nie dojdzie do przekroczenia granicznego wymiaru szczeliny.
W celu zbadania obciążenia dynamicznego, przeprowadzanego tylko dla klas od 1. do 3. próbkę należy poddać uderzeniu z zastosowaniem masy i wysokości spadania zgodnie z tab. 2.
| Tab. 2. Wytyczne do przeprowadzenia badania obciążenia dynamicznego | ||
| Klasa odporności RC | Masa elementu [kg] | Wysokość spadania [mm] |
| 1 | 50 | 450 |
| 2 | ||
| 3 | 750 | |
W badaniu tym środek próbki należy poddać trzem uderzeniom, a wszystkie inne punkty wskazane w normie – jednemu.
Próba ręcznego włamania wykonywana zgodnie z normą PN-EN 1630 [4] realizowana jest za pomocą zestawu narzędzi właściwego dla danej klasy ataku. Pozytywny wynik badania zależy od spełnienia wymaganego czasu oporu, czyli czasu, w trakcie którego osoba przeprowadzająca test nie otworzy próbki lub nie wykona otworu, przez który można przełożyć wzornik.
Powyższy system oceny zgodności i deklarowania własności odnosi się do wszystkich wyrobów z grupy okiennic i żaluzji o montażu niepowiązanym z oknem. W praktyce oznacza to, że żaluzje żaluzje zewnętrzne antywłamaniowe dobudowane są do systemu fasadowego i podtynkowego.

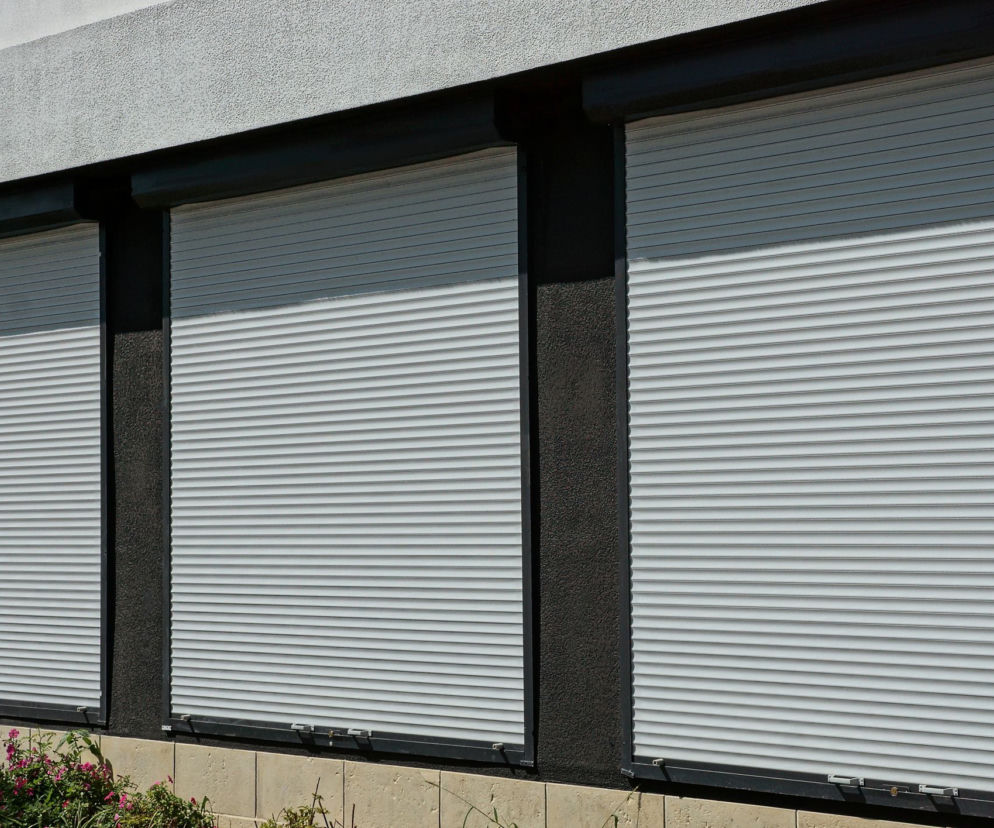

W pierwszym przypadku skrzynki roletowe umieszczane są na elewacji budynku, natomiast w drugim – pod elementami elewacji. Na rynku dostępne są również systemy żaluzji zewnętrznych antywłamaniowych połączonych z oknami, nazwane żaluzjami zintegrowanymi z oknem. Montuje się je bezpośrednio na górnej belce ościeżnicy okna.
Literatura
1. PN-EN 1627 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Wymagania i klasyfikacja”.
2. 10. PN-EN 1628 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na obciążenie statyczne”.
3. PN-EN 1629 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na obciążenie dynamiczne”
4. PN-EN 1630 „Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Metoda badania dla określenia odporności na próby włamania ręcznego”.
